핸드 밸브(Hand Valve) 기술 분석: 공압 잔압 배출 메커니즘과 2포트·3포트 수동 밸브 선정 가이드
자동화 제조 라인, 공압 실린더 구동계 및 기계 정비 공정에서는 설비 유지보수 시 공압 라인의 공급 압력을 안전하게 차단하고 배관 내 잔류 압력을 완전히 제거하는 절차가 필수적입니다. 잔압이 남아 있는 상태에서 배관이나 액추에이터를 분해하면 급작스러운 공압 방출과 실린더의 불시 구동으로 인해 심각한 안전사고가 발생할 수 있습니다. 이러한 위험을 방지하고 공급 유로의 개폐와 잔압 배기(Residual Pressure Exhaust)를 동시에 제어하는 핵심 부품이 바로 핸드 밸브(Hand Valve / Precision Manual Air Valve)입니다.
본 내용은 정밀 수동 핸드 밸브를 중심으로 2포트 및 3포트 절환 메커니즘, 기구학적 구조, 원터치 피팅 결합형 바디의 특성, 그리고 안전한 공압 회로 구성을 위한 엔지니어링 선정 기준을 체계적으로 설명하겠습니다.
1. 핸드 밸브의 작동 원리와 잔압 배출 메커니즘
핸드 밸브는 작업자가 상부 노브(Knob)를 수동 회전시켜 내부 스풀(Spool) 유로를 개방하거나 차단하는 방향 제어 밸브입니다.
- 90도 로터리 노브 절환: 상단의 청색 레버 노브를 90도 회전시켜 공급(ON)과 차단(OFF) 상태를 전환하며, 레버의 직교·수평 방향만으로 유로 개폐 상태를 육안 식별할 수 있습니다.

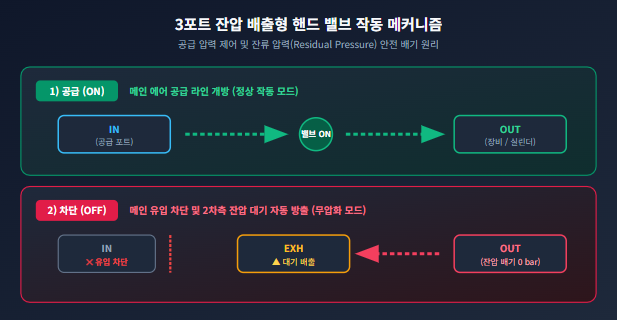

- 3포트 배기 구조(3-Way Residual Pressure Exhaust): 밸브를 OFF 위치로 전환하면 1차측(공급 포트)의 유입은 차단되고, 2차측(실린더 및 배관 라인)에 갇혀 있던 압축 공기가 밸브 내부 배기 홀을 통해 대기 중으로 방출됩니다.
- 유지보수 안전성 확보: 2차측 배관 압력을 0 bar(대기압) 상태로 무압화(De-energize)하여 실린더의 급발진 사고를 차단하므로 안전한 점검 작업을 보장합니다.
2. 공학적 성능 비교: 2포트 밸브 vs 3포트 잔압 배출 밸브
공압 회로의 기능 요구 조건과 안전 규격에 따라 최적의 밸브 타입을 구분하여 선정해야 합니다.
| 구분 항목 | 2포트 핸드 밸브 (2-Way Hand Valve) | 3포트 핸드 밸브 (3-Way Hand Valve - 표준형) |
| 유로 구성 | 1 IN - 1 OUT | 1 IN - 1 OUT - 1 EXH (내부 배기) |
| OFF 시 2차측 잔압 | 배관 내 잔류 압력 유지 (밀폐) | 대기 중으로 잔류 압력 자동 배출 |
| 주요 목적 | 단순 유체 공급 차단, 냉각수/비압축성 유체 제어 | 공압 시스템 유지보수 안전 확보, 실린더 무압화 |
| 유체 흐름 방향성 | 양방향(Bi-directional) 사용 가능 | 단방향(IN $\rightarrow$ OUT 정방향 필수 준수) |
| 권장 적용 라인 | 단순 에어 블로우 라인, 일반 수배관 | 자동화 구동 실린더 공급 라인, 솔레노이드 밸브 전단 |
3. 구조적 형상 및 포트 구성별 분류
공압 배관 레이아웃과 장비 취부 환경에 맞춰 다양한 포트 구조가 적용됩니다.

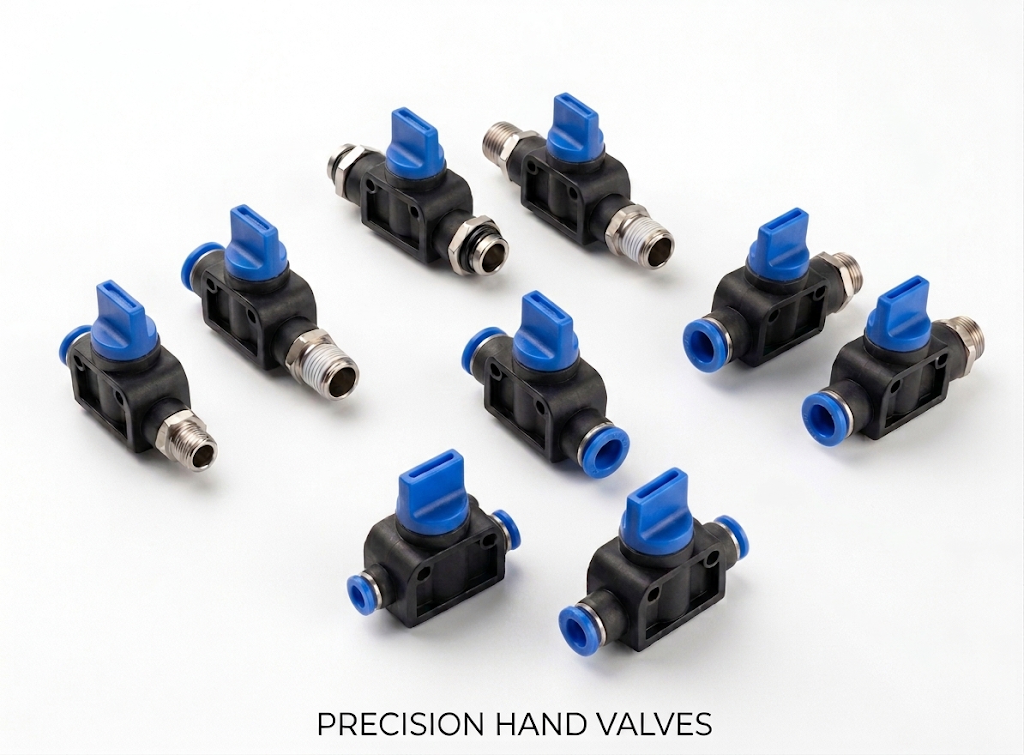

1) 양방향 원터치 튜브형 (Union Straight Type - 사진 하단)
- 양단에 원터치 피팅 기구가 내장되어 있어 공압 우레탄 및 나일론 튜브를 인라인(In-line) 방식으로 직결 체결합니다.
2) 수나사 결합형 (Male Thread Connector Type - 사진 상단/중앙)
- 한쪽은 배관 나사산(R/PT 나사), 반대쪽은 원터치 튜브 포트로 구성되어 솔레노이드 밸브 블록이나 공기 청정 유닛(F.R.L.) 토출구에 직접 체결합니다.
3) 마운팅 홀 일체형 바디 (Mounting Hole Body)
- 엔지니어링 플라스틱(PBT/POM) 바디에 볼트 고정용 관통 홀이 가공되어 있어 장비 프레임이나 제어반 패널에 견고하게 고정할 수 있습니다.
4. 엔지니어링 선정 및 설치 시 필수 점검 기준
- 유체 방향성(Flow Direction) 엄수: 3포트 잔압 배출 밸브는 바디에 각인된 화살표(IN $\rightarrow$ OUT) 방향을 준수해야 합니다. 반대로 연결할 경우 OFF 조작 시 메인 에어 공급 라인의 압축 공기가 배기 홀을 통해 대기로 지속 누설(Blow)됩니다.
- 사용 압력 범위 및 진공 성능: 상용 공압 범위(0 ~ 10 bar)를 확인하고, 진공 흡착 라인에 적용할 경우 음압 유지 성능(-100 kPa 대응 여부)을 사전 검토해야 합니다.
- 나사산 사전 씰링(Pre-coated Sealant): 금속 수나사부에 실란트가 도포된 제품을 채택하여 테프론 테이프 감기 작업 시 발생하는 미세 파티클의 밸브 내부 유입을 차단합니다.
- 조작 토크 및 기밀 내구성: 스풀 내부 O-ring의 마찰 저항이 적어 적은 힘으로도 부드럽게 절환되는지 확인하고, 주기적인 개폐 작동 시 기밀 유지력을 점검합니다.
요약 및 결론
핸드 밸브(Hand Valve)는 공압 회로의 유지보수 효율과 작업장 안전을 동시에 확보하는 핵심 유체 제어 기계요소입니다. 잔압 배출 기능의 필요성(2포트 vs 3포트), 배관 연결 포트 구조(나사형 vs 튜브 직결형), 유체 흐름 방향을 정확히 분석하여 배치하는 것이 신뢰성 높은 공압 안전 시스템을 구축하는 핵심 엔지니어링 설계 프로세스입니다.
